無線測溫裝置

發布日期:2018-10-10瀏覽次數:0
一 、 產 品 概 述
電力系統高壓設備在長期運行過程中常出現表面氧化腐蝕、緊固螺栓松動,觸點和母線連接處老化等問題,造成設備過熱甚至出現
嚴重事故。而開關柜內有裸露高壓,空間封閉狹小,無法進行人工巡查測溫,傳統的測溫方式都無法有效地解決這個問題。無線接點測
溫裝置將測溫度傳感器安裝到開關柜內的帶電接點觸電上,并以無線傳輸方式將溫度數據上傳至接收端,由接受終端通過液晶顯示,并
通過 RS485 總線將溫度數據上傳至客戶端后臺軟件。當檢測到接點溫度異常時,系統可自動遠程報警,以便及時消除事故隱患。
二、技 術 指 標
三 、 主 要 功 能
1、 多路開關接點在線溫度實時數據顯示;
2、 報警溫度▲▼限設定數據顯示;
3、 事件記錄功能:記錄近十次超溫報警數據,所有數據均帶有
時標記錄;
4、 當前日期、時間設定功能;
5、 通訊地址和波特率設定功能;
6、 系統可自動遠程超溫報警;
7、 設備自檢功能和自動回復功能,當本設備在運行過程中由于
外在的干擾和惡劣環境時,能自動啟動備份程序而自動恢復正常功
能;
8、 通過 RS485 總線將溫度數據上傳至客戶端后

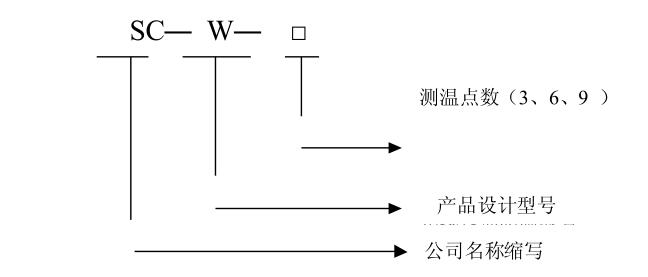

四 、 無 線 接 點 測 溫 裝 置 型 號 及 意義

五 、 無 線 接 點 測 溫 裝 置 安 裝

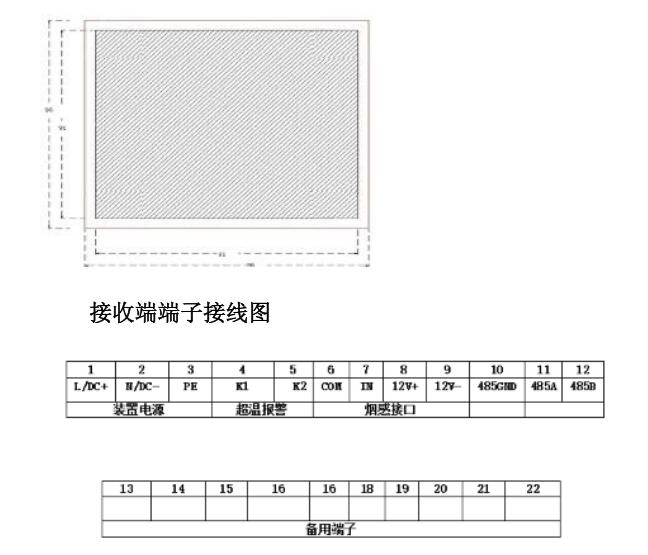

1 1 ) 無 線 測 溫 接 受 端 安 裝 說 明
安 裝 尺 寸 圖
(開孔尺寸 91*91MM)

2 ) 無 線 測 溫 發 射 端 安 裝 說 明
觸 點 測 溫 單 元 結 構
無線測溫在線檢測裝置由無線測溫接收端、測溫發射模塊、測溫采集接收模塊(已組裝接受端內)及外置天線。

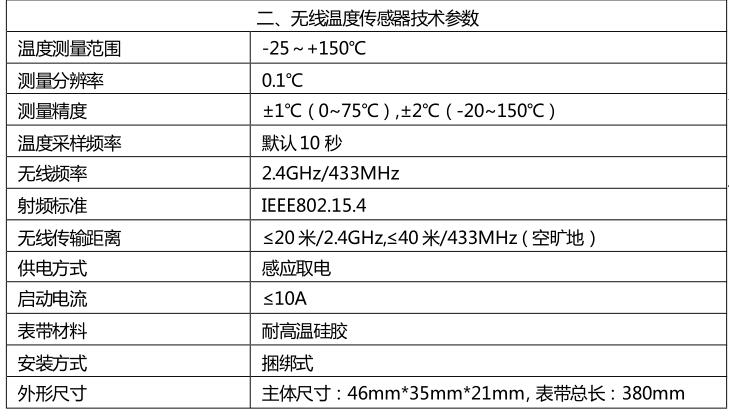

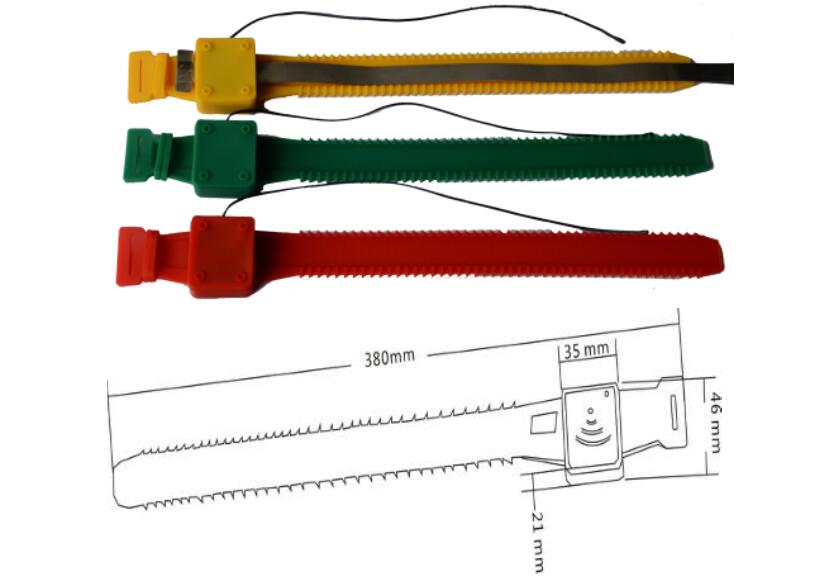

感 應 取 電 溫 度 傳 感 器 尺 寸 及 參 數
安裝尺寸圖:(單位:mm)

特點及參數
a.耐溫(-180℃~+250℃)阻燃材料制作塑膠表帶殼體,防水。
b.體內的熱敏傳感器與接點體緊密接觸,能準確測量實時溫度。
c.內模塊發射距離為 20~30 米。
d.測溫范圍-25℃~150℃。

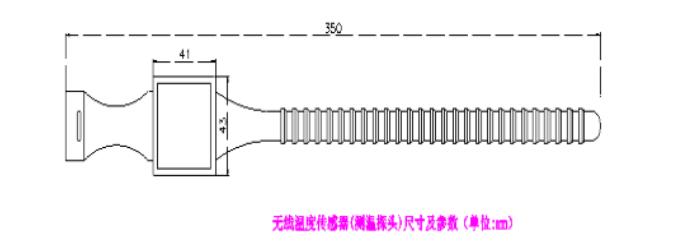

電 池 供 電 溫 度 傳 感 器 尺 寸 及 參數

備 注 : 此 款 無 線 測 溫 模 塊 可 以 選 擇 電 池 供 電 測 溫 探 頭 、 感 應 取 電 測 溫 探 頭 訂 貨 時 需 說 明
3 ) 安 裝
測溫發射模塊,分別安裝在開關柜進線室和出線室的母排上,安裝方式為捆綁式安裝。
a.把表帶狀的測溫模塊放在被測物體上。
b.把表帶狀的測溫模塊的一端穿過另一端。
c.直到表帶狀的測溫模塊緊緊地套在被測物體上。
d.把延長部分的表帶剪掉。
e.安裝時柜體要停電。

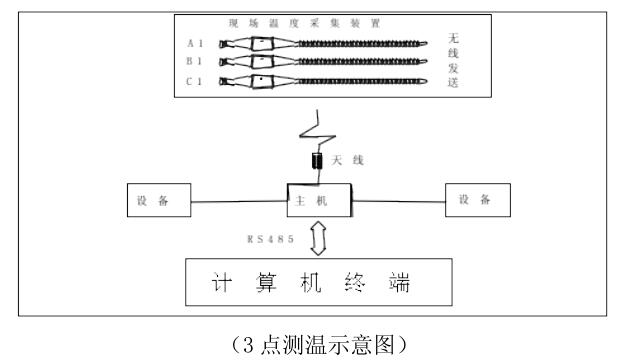

4 4) ) 無 線 測 溫 示 意 圖
a、3 路無線測溫發射模塊:顏色為(黃、綠、紅),標號為(A1、B1、C1)。備注:其他點數于此一致

六 、 顯 示 與 設 置 說 明
按鍵說明:
 ▲:根據液晶屏所顯示的菜單項標號向上選擇相應的功能;所要調整的參數值加 1。
 ▼:根據液晶屏所顯示的菜單項標號向下選擇相應的功能;所要調整的參數值減 1。
 確認:根據液晶屏所顯示的菜單項標號選擇相應的功能。
  返回:確認更改設置;返回上一級菜單。

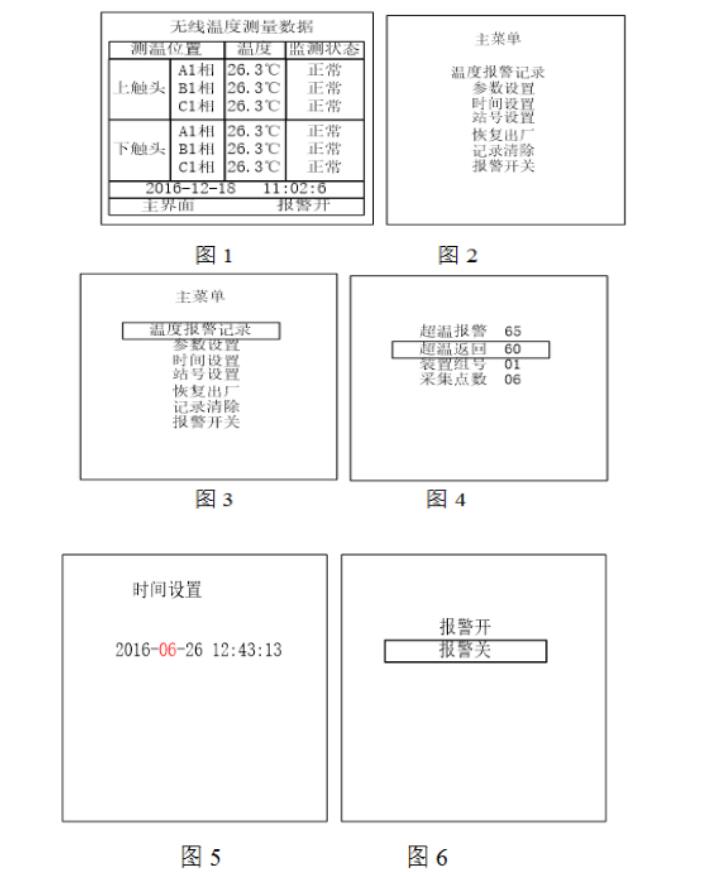

裝置顯示數據如圖 1 顯示,當超溫時監測狀態會用紅色字體顯示超溫,蜂鳴器、開出發出報警。此時按確認鍵 退出報警界面。主界
面按“↙”進入主菜單

2 ) 主 菜 單
主界面按“↙”進入主菜單,通過“▲”“▼”鍵移動菜單,并按“↙”鍵進入對應的菜單,通過“ESC”返回顯示界面如圖 2 所示。
3 3 ) 溫 度 報 警 記 錄

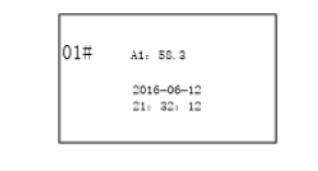

在主菜單中進入“溫度報警記錄”界面,當有故障記錄時,會顯示對應發生超溫時的時間和溫度,通過“▲”“▼”按鍵來翻頁,按“ESC”
返回主菜單。

3 ) 參 數 設 置
在參數設置界面中通過“▲”“▼”按鍵選擇要修改的參數項,按“▲”“▼”修改參數。,并按“↙”鍵保存設置數據。如圖 4
所示。選中參數項高亮顯示。
4 4 ) 時 間 設 置
如需更改裝置日期時間,在主菜單界面▲選擇“時間設置”功能,進入如下圖的設置界面。首******行年份設置,按▲▼鍵加減。
如圖 5 所示。
5 5 ) 站 號 設置
裝置出廠默認站號為 01。如需更改,在主菜單界面選擇進入,按裝置面板▲的按▲▼鍵加減,進入如下圖的設置界面。每按一次▲
鍵,站號加 1,每按一次▼鍵,站號減 1,設置完畢后按“↙”鍵保存并返回主菜單。 注 意 : 在 通 信 過 程 中 請 勿 更 改 站 號 。
7 7 ) 記 錄 擦 除

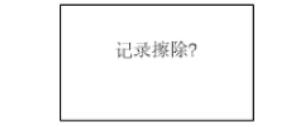

記錄擦除:選擇菜單項,按“↙”鍵擦除,按 ESC 鍵返回。如下圖:

8 ) 恢 復 出 廠
選擇菜單項,按按“↙”鍵恢復出廠默認值,ESC 鍵返回。如下圖:

七 、4 48 85 5 通 信 模 塊 發 送 規 約
本設備采用 RS-485 總線, 波特率可選擇 1200bps、2400bps、4800bps、9600bps 任意一種,1 位起始位,8 位數據位,無校驗位,1 位
停止位,共 10 位。
注:出廠時站址和通訊波特率已設好了,站址為 01。
CRC 校驗權值為 CRC-16=X16+X15+X5+1

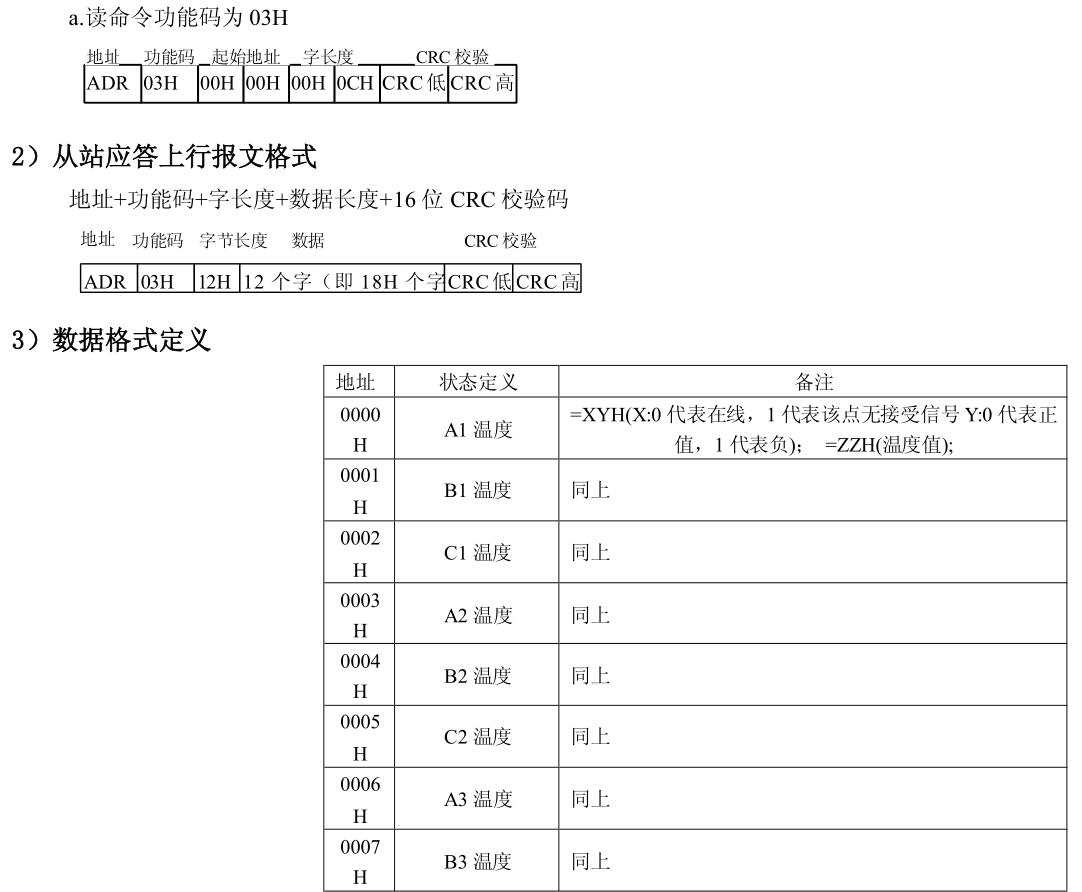

1 1 ) 主 站 詢 問 下 行 報 文 格 式
地址+功能碼+起始地址+字長度+16 位 CRC 校驗碼


例:若設備地址為 1
讀取狀態數據:
主站發送:01 03 00 00 00 0C 45 CF ,其中 45 CF 為 CRC 校驗碼

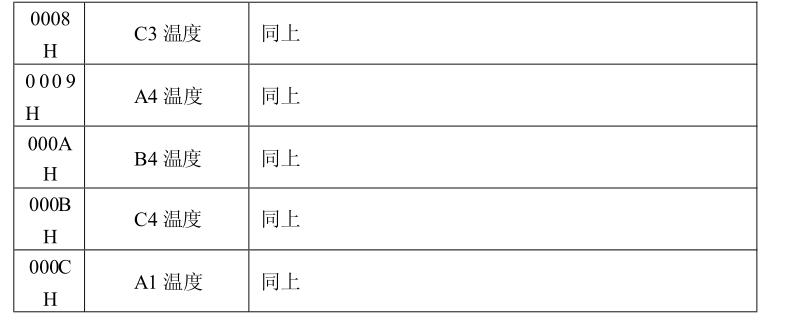

設備回應:01 03 18 00 12 00 14 01 05 10 11 00 14 00 15 00 13 00 14 00 10 00 10 00 10 00
10 94 0C ,其中 94 0C 為 CRC 校驗碼。
此時,A1 測溫正常,為 18 攝氏度;B1 測溫正常,為 20 攝氏度;C1 測溫正常,為零下 5 攝氏度; A2 測溫異常,該帶接受不到數據
;B2 測溫正常,為 20 攝氏度;C2 測溫正常,為 21 攝氏度;A3 測溫正常,為 19 攝氏度;B3 測溫正常,為 20 攝氏度;C3 測溫正常,為
16 攝氏度;A4 測溫正常,為 16 攝氏度;B4 測溫正常,為 16 攝氏度;C4 測溫正常,為 16 攝氏度。
八 、 運 輸 與 貯 存
FT6000 無線接點測溫裝置運輸和拆封不應受到劇烈沖擊,應根據 GB/T15464《儀器儀表包裝通用技術條件》的規定運輸和儲存。
保存 FT6000 無線接點測溫裝置應在原包裝內,保存的地方環境溫度為 0℃~+40℃,相對濕度不超過 85%,空氣中無腐蝕性氣體。
FT6000 無線接點測溫裝置在倉庫里保存,應放在臺架上,疊放高度不超過 5 箱,拆箱后,單只包裝的 FT6000 無線接點測溫裝置疊放高
度不超過 3 只。
九 、 訂 貨 須 知
訂貨時,請詳細寫明所需型號及功能要求等相關內容,以便能為您提供更精確之產品。
